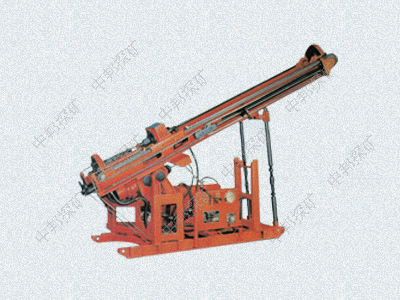

動力頭形式，機械傳動，液壓給進、提升。
在一個平面內鉆孔角度：電動機垂直仰角（180°）任何角度鉆孔施工。
鉆機給進行程長2300毫米；根據施工需要，提供短桅桿型給進行程1500毫米，超短桅桿型給進行程1200毫米。
適合地域狹小場地施工。以沖擊回轉（潛孔錘鉆進）鉆進方法為主，鉆進效率高。高速型以回轉鉆進方法為主。
用動力頭升降起落桅桿，結構簡單，安全可靠。
鉆機機座備有滑橇或輪式兩種機型，方便用戶選用。
鉆孔直徑
110-180
鉆孔深度
60-30
鉆孔角度
電動機0-180°；柴油機0-90°
動力頭轉速(r/min)
機型
電動機
柴油機
低速型
正
32;59;108;187
40;74;135;233
反
26
32
高速型
59;110;200;343
74;138;250;429
48;
60
動力頭扭矩(Nm)
2800
動力頭行程
長桅桿型
2300（鉆桿單根長2000）
短桅桿型
1500（鉆桿單根長1200）
超短桅桿型
1200（鉆桿單根長800）
提升能力(KN)
22;仰角(90°-180°)14.6
加壓能力(KN)
14.6;仰角(90°-180°)22
提升速度(m/s)
0.259;仰角(90°-180°)0.393
油泵
SCB32/12雙聯齒輪油泵
動力機
Y160M電動機；1100柴油機，功率11KW
外形尺寸（長×寬×高）(mm)
運輸狀態外形尺寸
重量(Kg)
3525×1000×1225
850
2725×1000×1225
780
2425×1000×1225
720
